云酷變電站人員定位系統架構

發布時間 :

2021-11-18

點擊:287

變電站是電力傳輸關鍵環節,現場設備多且工作環境復雜,稍有不慎容易發生重大事故,歷來變電站安全問題就受到高度重視。變電站自身環境復雜限制,要實現變電站人員定位對定位精度要求高,且需符合變電站實際應用需求,擁有二十多年電力經驗的云酷科技變電站人員定位系統,從實際應用出發,保障工程設備及人員的安全。

系統框架

人員定位系統由數據采集端、服務器端、客戶端共同組成,通過三個部分的有機結合,分別實現定位數據的采集上傳、定位數據解算、定位數據展示等。


數據采集端:采集端硬件包括定位標簽、定位錨點、激勵器和通訊基站。定位標簽和定位錨點之間通過UWB信道實時測距,測距信息通過LoRa無線網絡上傳到通訊基站,通訊基站通過有線網絡上傳服務器。

服務器端:服務器端安裝計算程序和數據庫,主要用于存儲、計算采集端上報的數據,得出具體位置坐標。

客戶端:客戶端主要負責基本信息的錄入及數據展示的界面。錄入的信息包括人員及定位卡的基本信息、設備的信息、地圖的基本信息;顯示的信息包括地圖顯示、人員圖標及位置顯示、各類報警信息、各類查詢結果顯示、各分類統計信息顯示等。

人員定位系統功能

1、三維展示模塊

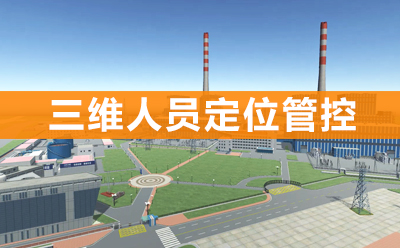

系統平臺采用三維地圖作為基礎,實現變電站整體的三維場景瀏覽、報警監控、重要數據統計、人員精確定位、歷史軌跡查詢、作業票導入、電子圍欄、作業過程管控等功能。提供鳥瞰、導航、自由行走等多種展示方式。

2、監控中心模塊

在監控中心顯示三維地圖、電子圍欄信息、報警信息等,安保人員在監控中心就可以全方位的掌握全廠安防信息。在應急事件處置中,可顯示現場實景監控,實現應急指揮中心功能。

3、人員定位模塊

人員定位功能包括身份識別(電子標簽的唯一性)、實時定位、人員追蹤、重點人員監控、人員主動/靜止報警功能。通過UWB高精度定位技術,實現人員的動態、靜態精準定位,誤差達到亞米級。

4、歷史軌跡查詢模塊

歷史軌跡由不同時間段不同區域變化歷史和在三維地圖上的軌跡路徑變化兩部分組成。歷史軌跡查詢支持多種不同的模式,單人模式、多人模式以及熱力圖模式。歷史軌跡查詢時可軌跡進行快進、暫停、慢放以及拖動時間軸進行定點播放,多種不同的數據及查看方式方便管理人員對歷史數據的有效分析和利用。

5、虛擬圍欄模塊

電子圍欄支持在三維地圖上進行可視化配置,通過簡單的單擊和雙擊操作可設置各種不同形狀的多邊形虛擬電子圍欄,方便快捷。

虛擬隔離圍欄按類型分為固定、臨時和自動圍欄,固定電子圍欄設置完成立即生效,臨時電子圍欄可根據設定的時間段內生效,自動圍欄可根據兩票信息自動生成相應的圍欄,防止非作業人員闖入,兩票結束后自動關閉圍欄。

電子圍欄按照報警種類可分為闖入報警圍欄、靠近報警圍欄、超時報警圍欄,用戶可根據不同作業區域不同要求設置不同的報警規則。
